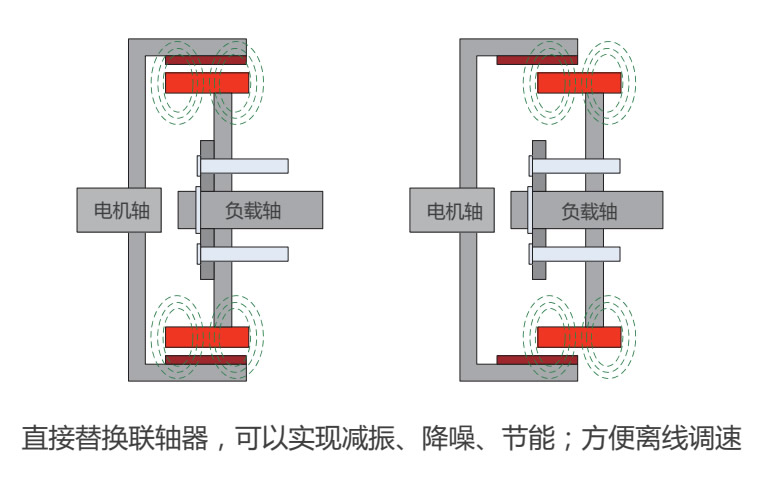

套筒式永磁變速器由導體轉子、永磁轉子和調節銷軸組成，導體轉子與電機軸連接，永磁轉子與負載軸連接。導體轉子切割永磁轉子的磁力線會產生感應磁場，導體轉子上的感應磁場與永磁轉子的永磁場互相耦合，實現動力的傳遞。通過在離線狀態轉動調節銷軸可以改變導體轉子與永磁轉子的嚙合面積，從而改變導體轉子切割永磁轉子磁力線的多少，調節傳遞的扭矩，最終實現對負載的調速。

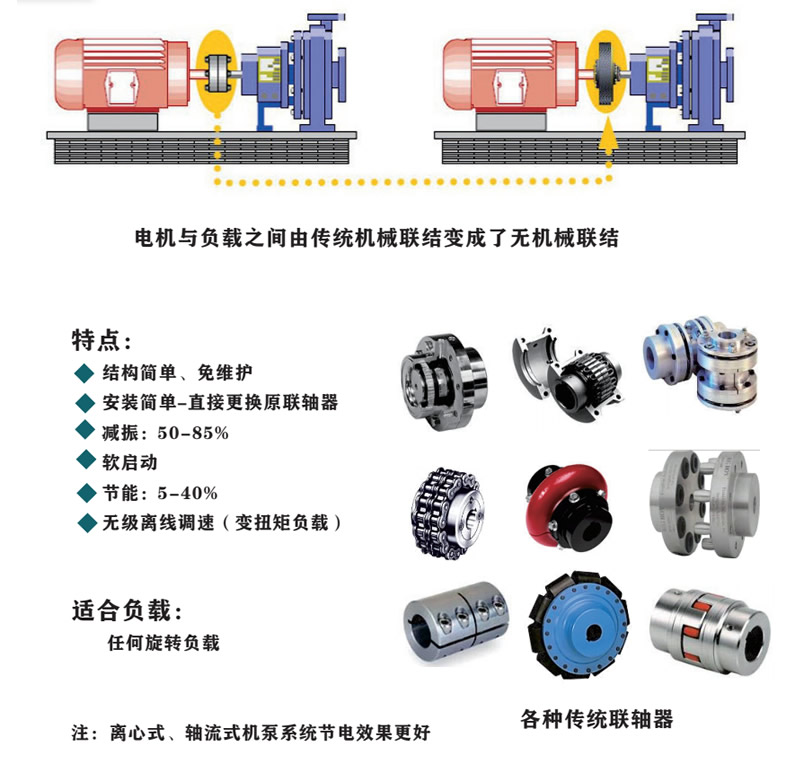

1. 主要特點：

安裝簡單，無需改造基礎

操作簡單，離線調速

結構簡單，可靠性高

維護簡單

節電率10-60%

無聯結、減振、降噪

輕載啟動

過載保護

2. 適用工況：

適用于相對穩定工況。

3. 適用負載：

離心式風機/泵/壓縮機

軸流式風機/泵

4. 適用功率：

2極電機：45-450kW

4極及以上電機：20-500kW

技術參數：

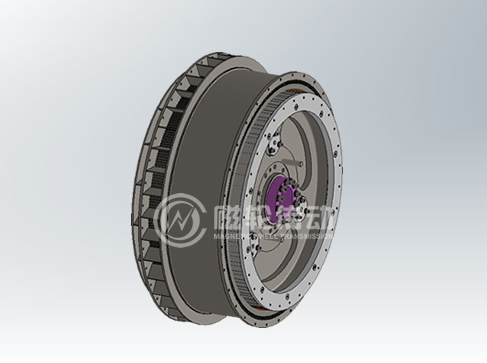

自冷型永磁變速器

選型表：
