蕪湖磁輪傳動技術有限公司?永磁調速器由導體轉子、永磁轉子和調節器三部分組成。

永磁轉子在導體轉子內，兩者無連接，其間由空氣隙分開，并隨各自安裝的旋轉軸獨立轉動；調節器調節永磁轉子與導體轉子在軸線方向的相對位置，以改變導體轉子與永磁轉子之間的嚙合面積，實現改變導體轉子與永磁轉子之間傳遞轉矩的大小。導體轉子安裝在輸入軸上，永磁轉子安裝在輸出軸上，當導體轉子轉動時，導體轉子與永磁轉子產生相對運動，永磁場在導體轉子上產生渦流，同時渦流又產生感應磁場與永磁場相互作用，從而帶動永磁轉子沿與導體轉子相同的方向轉動，結果是將輸入軸的轉矩傳遞到輸出軸上；輸出轉矩的大小與嚙合面積相關，嚙合面積越大，扭矩越大，反之亦然。

?永磁轉子在調節器作用下，沿軸向往返移動時，永磁轉子與導體轉子之間的嚙合面積發生變化。嚙合面積大，傳遞的扭矩大，負載轉速高；嚙合面積小，傳遞的扭矩小，負載轉速低；嚙合面積為零，傳遞扭矩為零，永磁轉子與導體轉子完全脫開，永磁轉子轉速為零，負載轉速也為零。

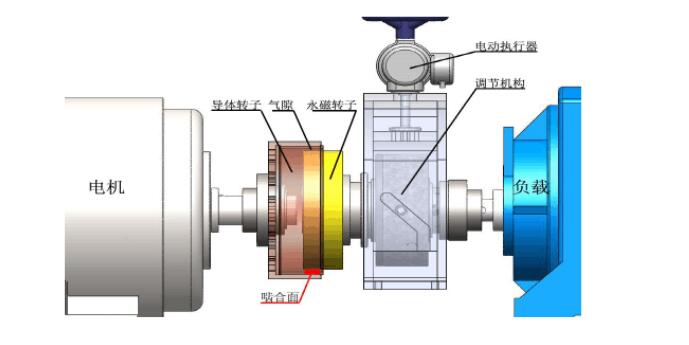

永磁調速器系統組成
